1.产品概述

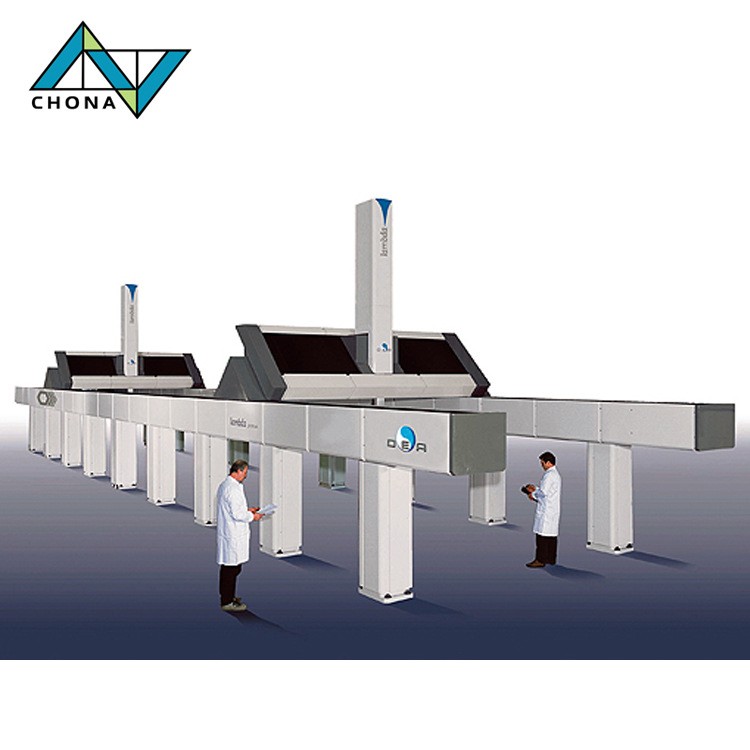

pollo系列龙门式测量机，专为大尺寸和 大尺寸的零件测量需要而设计，满足了航空航天、模具以及零部件制造企业关于精密测量和品质验证的需求。
该系列产品共有两种类型可选，Apollo Status和Apollo Image，每种类型都提供了优化的精度和效率，客户可根据其需要选择适当的型号。Apollo行程范围从2000 mm × 3300 mm ×1000 mm到2500 mm× 5000 mm ×1800 mm。尽管Apollo拥有很大的测量空间范围，空间测量精度却可高达4 + 4 L/1000 [μm]。
2.技术参数
Apollo行程范围、外型尺寸
型号 | 行程范围(mm) | 外型尺寸(mm) |
20.33.10 | 2000×3300×1000 | 3640×4200×3640 |
20.33.15 | 2000×3300×1500 | 3640×4200×4640 |
20.50.15 | 2000×5000×1500 | 3640×5900×4640 |
25.33.15 | 2500×3300×1500 | 4140×4200×4640 |
25.50.15 | 2500×5000×1500 | 4140×5900×4640 |
25.33.18 | 2500×3300×1800 | 4140×4200×4945 |
25.33.18 | 2500×5000×1800 | 4140×5900×4945 |
光栅系统：Heidenhain(镀金)线性光栅尺
探测系统：
测座：TESASTAR-m M8, TESASTAR-m
测头：TESASTAR-p
系统分辨率：
Status:1μm Image:0.1μm
气源：
小进气压力：0.5MPA(5 bar)
耗气量：250NI/min
3.技术特点
1.横梁采用Hexagon计量产业集团斜屋顶技术，使得系统刚性和动态性能好
2.精密长导轨，采用高稳定性的花岗石材料，为整机精度提供了良好的基础
3.机器各轴均采用高分辨率、抗干扰、防磨损的Heidenhain镀金光栅
