商品描述

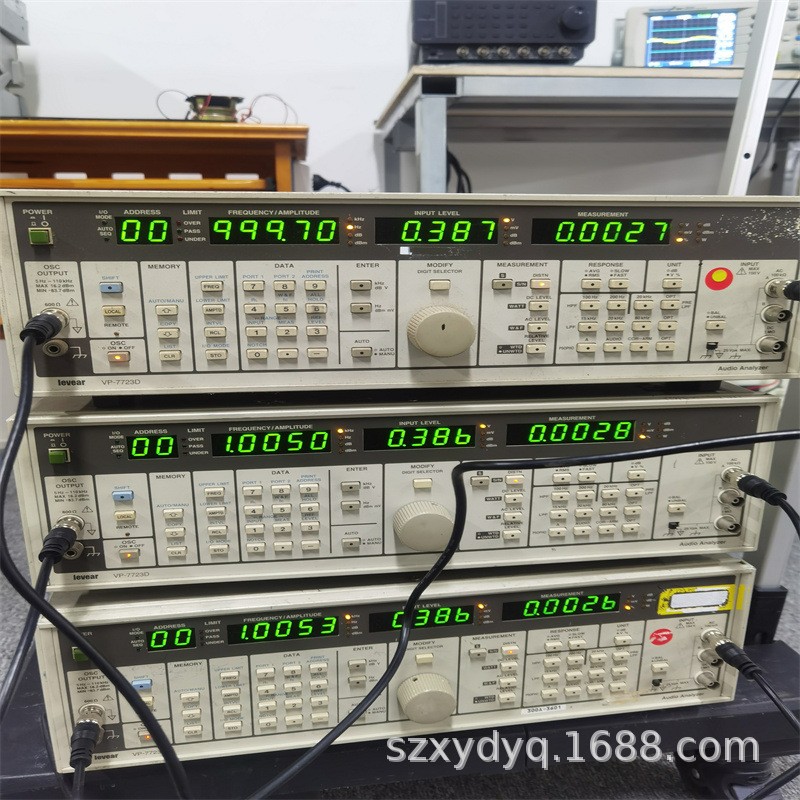

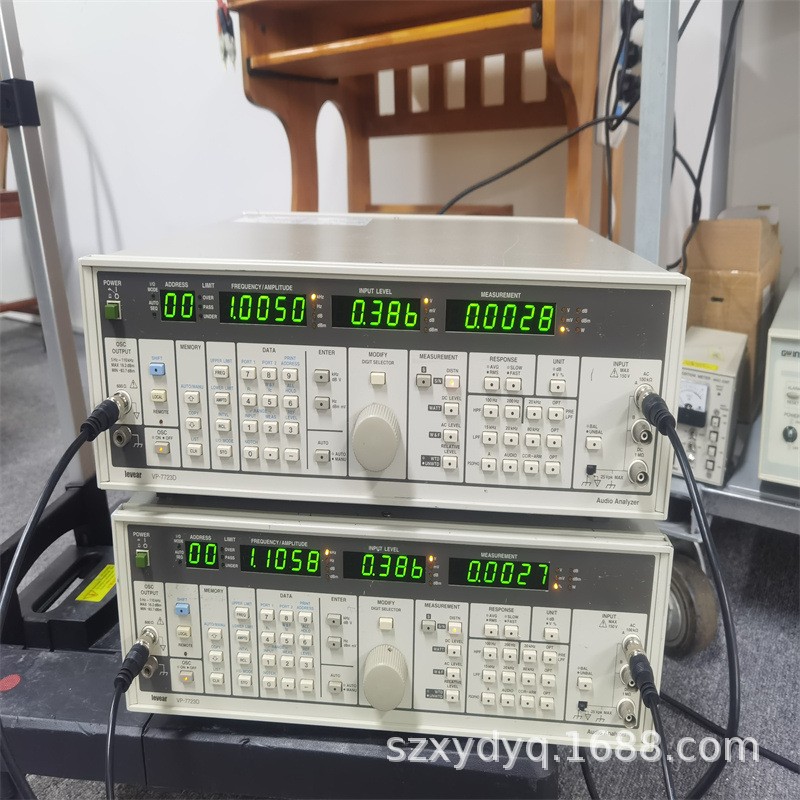

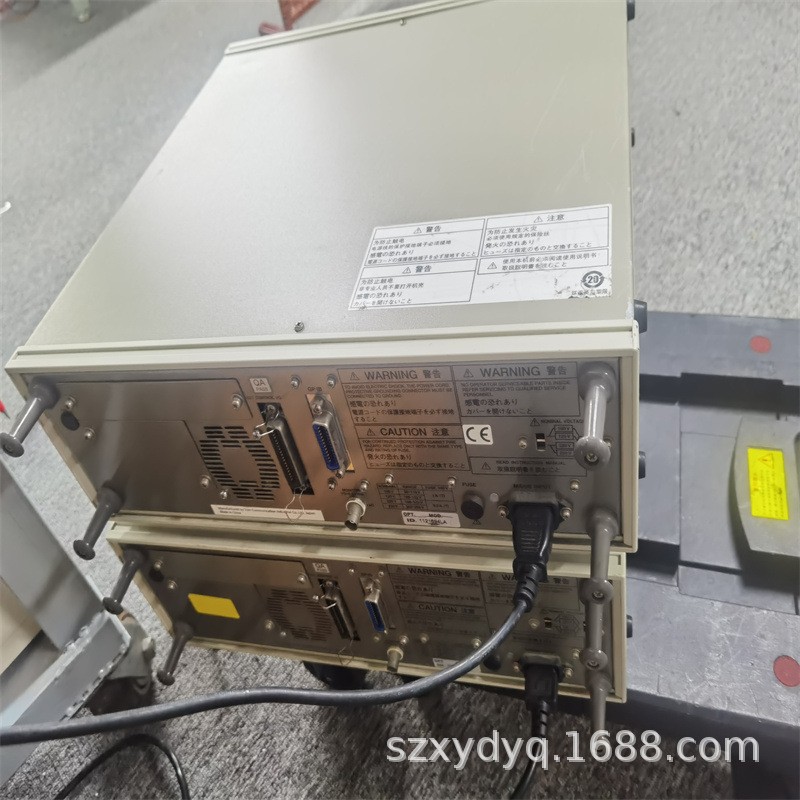

VP-7723D提供低失真信号源，集AC电平、DC失真、频率和抖摆测量功能于一身，标配的20kHz Pre – LEF 滤波器满足CD、MD和DVD等数字音频测量的需要，配备GPIB遥控接口
日本LEVEAR（原日本松下）VP-7723D音频分析仪主要技术指标
型号 | VP-7723D音频分析仪 |
信号发生器 | |
频率范围 | 5Hz ~ 110kHz（4量程） |
分辨率（4位数显） | 0.1Hz （5.0 ~ 200.9Hz）;1Hz （0.201 ~ 2.009kHz） 10Hz （2.01 ~ 20.09kHz）;100Hz（20.1 ~ 110kHz） |
精度 | ±2%（0.201 ~20.09kHz）;±3%满量程 |
输出电平范围 | 14.0 ~85.9dBV （0dB = 1V [rms] ） 16.2 ~ 83.7dBm（0dBm = 1mW,600Ω负载） |
分辨率 | 0.1dB |
电平精度 | ±5dB（>-37.1dBV）,±0.8 dBV（≦-37.2 dBV）,1kHz, 600Ω负载 |
电平平坦度 | ±0.05dB（20Hz ~ 20.9kHz）,±0.3dB满量程 |
噪音电平 | 低至10μV（nms）<在输出off状态> |
电平失真 | ≦0.001%（-100dB）（20Hz ~ 15kHz、80kHz 带宽） ≦0.01%（-80dB）满量程 |
分析器 | |
频率测量范围 | 5Hz ~ 110kHz （在AC电平、失真、抖摆测量时） |
显示分辨率 | 5位数字显示，0.01Hz < 100Hz |
精度 | ±5×10-5±1digit |
AC电平测量 | 7檔（100.0V/31.60V/3.160V/316.0mV/31.60mV/3.160mV/0.3160mV） |
精度 | ±2%满量程 1kHz |
频率范围 | ±5% （20Hz ~ 20kHz）, ±10% （5Hz ~ 110kHz） |
残余噪音 | < 4μV（ rms ） 80kHz带宽 < 10μV（ rms ） 500kHz带宽 |
相对电平范围 | ±130dB |
失真测量范围 | 5Hz ~ 110kHz （31.6 / 10.00 / 1.000 /0.1000 / 0.01000%） |
显示测量单位 | %、dB |
输入测量范围 | 7檔（100.0V / 31.6V / 10.0V / 3.16V / 1.00V / 0.316V / 3.16mV） |
共同规格 | |
输入阻抗 | 100KΩ < 270pF |
zui大输入电压 | 150V〔P-P〕（10 ~ 100V范围） 20V〔P-P〕（0 ~ 3V范围） |
滤波器（标配） | HPF（100Hz / 200Hz）LPF （15kHz /20kHz / 80kHz ） |
可造滤波器 | A（IEC-A） C CIR ARM （DOLBY） AUDIO （DIN45405-1978） |
电源电压/功率 | 100V / 120V / 230V，50或60Hz,70VA |
尺寸重量 | （W）426×（H）132×（D）400mm ,13Kg |
参数对比：
型号 | VP-7723D | VP-7727D | VP-7725D | VP-7782D | |
产品个性 | 1-CH普及型 | 2-CH普及型. | 2-CH 高性能 | 2-CH 高性能 | |
信号源 | BAL | 1CH （可选择） | 2CH | ||
UNBAL | 1CH | 2CH | 2CH（可设置） | ○ 1CH | |
失真度 | 0.0005% （1kHz典型值） | 0.0005% （1kHz典型值） | 0.00005% （1kHz典型值） | 0.0001% （THD/典型值） | |
输入通道数 | BAL | 1 | 2 | 2 | 2 |
测试功能 | 频率 | ● | ● | ● | ● |
AC LEVEL | ● | ● | ● | ● | |
DC LEVE | ● | ● | ● | ● | |
S/N | ● | ● | ● | ● | |
失真度 | ● | ● | ● | ● | |
D-RANGE | ● | ||||
IMD | ● | ||||
SINAD | ● | ● | |||
RATIO | ● | ● | ● | ||
W&F（OPT） | ● | ● | ● | ||
失真度 | 测量量程 | -10dB～-80dB | -10dB～-80dB | -10dB～-90dB | 0dB～-100dB |
残留失真（1kHz典型） | <-100dB | <-100dB | <-120dB（THD） | <-110dB（THD1） | |
可测量zui低失真（典型） | -100dB | -100dB | -120dB（THD） | -110dB（THD1） | |
THD+N （全失真度） | ○ | ○ | ○ | ○ | |
THD | ○ | ○ | |||
HD | ○ | ○ | |||
滤波器配备 | 前置 LPF | ◎ 20kHz | ◎ 20kHz | ◎ 20kHz | ◎ 20kHz |
LPF | 80k/20k/15k | 80k/20k/15k | 80k/30k/20k/15k | 80k/20k/15k | |
+ OPT | + OPT | + OPT | + OPT | ||
HPF | 200Hz/100Hz | 200Hz/100Hz | 400Hz/200Hz | 400Hz/200Hz | |
PSOHO | IEC-A | IEC-A | IEC-A, CCIR468 | IEC-A | |
AUDIO | AUDIO | AUDIO | AUDIO | ||
CCIR-ARM | CCIR-ARM | CCIR-ARM | CCIR-ARM | ||
+ OPT | + OPT | ＋ OPT | ＋ OPT | ||
