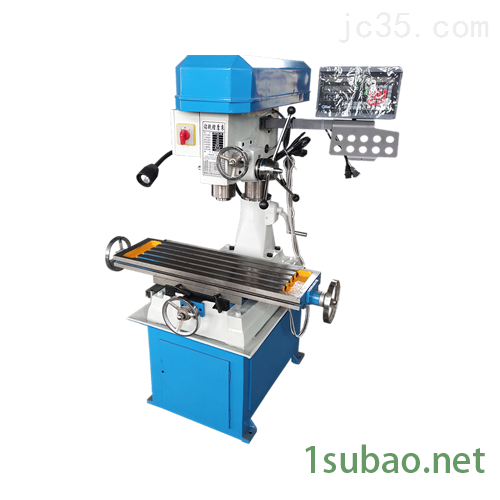

ZXTM40小型钻铣床
本机床结构是由床身、底座、三角体、工作台和滑座、滑臂回转座、铣头、冷却及润滑、电器系统等九个主要部件组成
床身装在底座上，床身下腹内装主电机。通过一对三角皮带轮传给I轴进入床身齿轮箱，经过六对齿轮传动给主轴，主轴前端为莫氏4号锥孔。即可装置端铣刀柄，亦可装置刀杆，长刀杆另一头支承在挂架的轴承孔内，刀杆支架则装在滑臂的燕尾导轨上。
ZXTM40小型钻铣床
小型钻铣床主要参数：
主要技术参数 | ZX16钻铣床 | ZX20钻铣床 | ZX40钻铣床 |
钻孔大直径（mm） | 16 | 20 | 40 |
端铣大宽度（mm） | 30 | 40 | 100 |
立铣大直径（mm） | 8 | 10 | 20 |
大攻丝直径（mm） | 10 | 12 | M16 |
主轴行程（mm） | 85 | 90 | 120 |
主轴端面至工作台距离（mm） | 80-380 | 70-410 | 120-550 |
主轴转速范围（rpm）） | 250-3200 | 250-3200 | 168-3160 |
工作台尺寸（mm） | 420x160 | 500x200 | 800x240 |
工作台行程（mm） | 250x120 | 250x140 | 400x250 |
外形尺寸（mm） | 750x580x1100 | 850×780×1200 | 1100×1050×1330 |
电动机功率（kw） | 0.55 | 0.75 | 1.5 |
净重/毛重（kg） | 120/150 | 150/170 | 410/460
|
