| CKX46C-Y 数控车床（标准46机型-排刀机+带Y轴+Y轴端铣2头+Y轴侧铣3头）基本技术参数表 | ||||||
| 项目名称 型号 | 单位 | CKX46C-Y （排刀带Y轴车铣复合机） | 项目名称 型号 | 单位 | CKX46C-Y （排刀带Y轴车铣复合机） | |
| 床身上大回转直径 | mm | 350 | X轴行程 | mm | 850 | |
| 刀架上大回转直径 | mm | 170 | Y轴小设定单位 | mm | 0.001 | |
| 床身倾角 | 45° | Z轴小设定单位 | mm | 0.001 | ||
| 主轴规格 | A2 — 5 | X轴小设定单位 | mm | 0.001 | ||
| 单元主轴外径 | mm | φ170 | Y轴快移速度 | m/min | 15 | |
| 主轴通孔直径 | mm | φ56 | Z轴快移速度 | m/min | 22 | |
| 主轴转数级数 | 级 | 无级 | X轴快移速度 | m/min | 22 | |
| 主轴转数范围 | r.p.m | 45-4500 | 自动送料大直径 | mm | ￠40×2500 | |
| 主电机功率 | Kw | 4.4 | 液压尾座 | 无 | ||
| Y轴升降 | 走硬轨 | 圆度 | mm | ≤0.003 | ||
| Y轴夹头 | ER20 | 锥度 | mm | ≤0.005/100 | ||
| 刀架大装刀量 | 把 | 8 | Y轴定位精度 | mm | 0.007 | |
| 标准方刀尺寸 | mm | 20X20 | Z轴重复定位精度 | mm | 0.003 | |
| 大镗刀杆直径 | mm | φ20 | X轴重复定位精度 | mm | 0.003 | |
| 刀座中心高度 | mm | 86 | 表面粗糙度 | 々 | 0.4～1.6 | |
| Y轴端铣 | 2头 | 内存程序容量 | KB | |||
| Y轴侧铣 | 3头 | 总装机容量 | kw | 9 | ||
| Y轴行程 | mm | 180 | 机床净重 | kg | 2400 | |
| Z轴行程 | mm | 280 | 外形尺寸（长×宽×高） | mm | 2600×1380×1850 | |
| 机床随机配件表 | ||||||
| 嗦咀 | 个 | 2 | ||||
| 夹头 | 个 | 1 | ||||
| 拉杆 | 条 | 1 | ||||
| 系统说明书 | 份 | 1 | ||||
| 工具箱 | 套 | 1 | ||||
| 方刀座 | 个 | 2 | ||||
| 镗孔刀座 | 个 | 2 | ||||
| 脚踏开关 | 个 | 1 | ||||
二、CKX6146C—Y∠45斜床身 (排刀型带2个端铣3个铡铣动力头）车铣复合数控车床—高配置 主要材料清单
（1）主要材料清单一 ：
| CKX46C-Y 数控车床（标准46机型-排刀机+带Y轴+端铣2头+Y轴侧铣3头）—配置表(新代21TB、X/Z 电机日本安川1.3kw） | ||||||
| 机械部分 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 床身 | HT250 | 铸件 | 1台 | ||
| 2 | 底座 | HT250 | 铸件 | 1套 | ||
| 3 | 大拖板 | HT250 | 铸件 | 1块 | ||
| 4 | 小拖板 | HT250 | 铸件 | 1块 | ||
| 5 | 主轴箱 | HT250 | 铸件 | 1只 | ||
| 6 | 主轴普森 | PC160套筒式（采用NSKP4轴承） | 中国台湾 | 1条 | 优先* | |
| ** | 主轴健椿 | PC150套筒式A2-5（NSKP4轴承） | 台 湾 | 1条 | 可选项 | |
| ** | 主轴品江 | A2-5(中国台湾TPIP4轴承) | 中国台湾 | 可选项 | ||
| 7 | 主轴转速 | 正常运行速度：3000转/分（加工速度可达4000-4500转/分，理论设计速度：6000转/分 | ||||
| 8 | 主轴通孔 | φ56-拉杆通孔φ46（可以过45的棒料） | ||||
| 9 | 丝杆 | R32-10K3-558-736 | 中国台湾上银 | 1条 | ||
| 丝杆 | R32-10K3-558-736 | 中国台湾上银 | 1条 | |||
| 10 | 丝杆轴承 | 25TAC62 | 德国FAG | 6只 | ||
| 11 | 线轨 | HGH30CA760（Z轴大行程：280mm) | 中国台湾上银 | 2条 | ||
| 线轨 | HGH25CA700(X轴大行程：850mm) | 中国台湾上银 | 2条 | |||

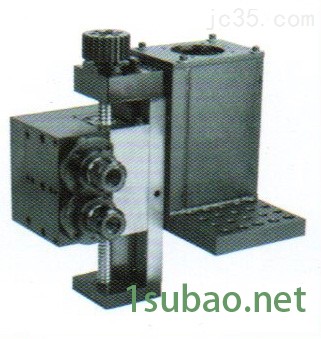

| 12 | Y轴动力头（机械部分） | 3侧2端 | 国产 | 1套 | ||
| 14 | 回转缸 | 众义 | 中国台湾 | 1台 | 优先* | |
| *** | 回转缸 | 辁鑫、佳贺 | 中国台湾 | 可选项 | ||
| 15 | 防护罩 | 1套 | ||||
| 16 | 机架 | 焊接 | 1套 | 可选（铸鉄加5000元） | ||
| 17 | 大罩 | 1套 | ||||
| 电器部分 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 系统 | 新代21TB | 台 湾 | 1台 | 新代五轴系统 | |
| 2 | 驱动器 | 日本安川 | 日本安川 | 2台 | ||
| 3 | 伺服电机(X/Z轴 电机) | 日本安川 X/Z 电机1.3kw | 日本安川 | 2台 | ||
| ** | 伺服电机(Y轴电机) | 日本安川0.75KW | 日本安川 | 1台 | ||
| 4 | 伺服主轴电机 | 日本安川电机4.4kw | 日本安川 | 1台 | 可选项 | |
| 5 | 液压泵电机 | 群力0.75KW | 台 资 | 1台 | ||
| 6 | 电动润滑泵 | HL2202-210X 、BBE2232 | 合资 | 1台 | (可选)二个选一个 | |
| 7 | 液压变量泵 | 弋力VP-20(花键)、益圣VP-20 | 中国台湾* | 1台 | (可选)二个选一个 | |
| 8 | 脚踏开关 | 1个 | ||||
| 附加配件 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 单刀架（长） | 1个 | ||||
| 2 | 单刀架（短） | 1个 | ||||
| 3 | 双刀架（短） | 1个 | ||||
| 4 | 双刀架（长） | 1个 | ||||
| 5 | 钻孔刀架（中心钻） | 2个 | ||||
| 6 | 钻夹头（延长杆） | 1套 | ||||
| 7 | 缩套(轴头） | 1个 | ||||
| 8 | 嗦咀 | 2个 | ||||
| 9 | 拉杆 | 1条 | ||||
| 10 | 系统说明书 | 1本 | ||||
| 11 | 工具箱 | 附带:六角匙9条.呆板：8-19：5把 | 1个 | |||
（2）主要材料清单二 ：
| CK6146C-Y∠30斜床身车铣复合机(46排刀型+带Y轴+3侧动力头+2端动力头)—配置表(新代21TB、 X/Z 电机迈信 1.5kw） | ||||||
| 机械部分 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 床身 | HT250 | 铸件 | 1台 | ||
| 2 | 底座 | HT250 | 铸件 | 1套 | ||
| 3 | 大拖板 | HT250 | 铸件 | 1块 | ||
| 4 | 小拖板 | HT250 | 铸件 | 1块 | ||
| 5 | 主轴箱 | HT250 | 铸件 | 1只 | ||
| 6 | 主轴普森 | PC160套筒式（采用NSKP4轴承） | 中国台湾 | 1条 | 优先* | |
| ** | 主轴健椿 | PC150套筒式A2-5（NSKP4轴承） | 台 湾 | 1条 | 可选项 | |
| ** | 主轴品江 | A2-5(中国台湾TPIP4轴承) | 中国台湾 | 可选项 | ||
| 7 | 主轴转速 | 正常运行速度：3000转/分（加工速度可达4000-4500转/分，理论设计速度：6000转/分 | ||||
| 8 | 主轴通孔 | φ56-拉杆通孔φ46（可以过45的棒料） | ||||
| 9 | 丝杆 | R32-10K3-558-736 | 中国台湾上银 | 1条 | ||
| 丝杆 | R32-10K3-558-736 | 中国台湾上银 | 1条 | |||
| 10 | 丝杆轴承 | 25TAC62 | 德国FAG | 6只 | ||
| 11 | 线轨 | HGH30CA760（Z轴大行程：280mm) | 中国台湾上银 | 2条 | ||
| 线轨 | HGH25CA700(X轴大行程：850mm) | 中国台湾上银 | 2条 | |||
| 12 | Y轴动力头（机械部分） | 3侧2端 | 国产 | 1套 | ||
| 14 | 回转缸 | 众义 | 中国台湾 | 1台 | 优先* | |
| *** | 回转缸 | 辁鑫、佳贺 | 中国台湾 | 可选项 | ||
| 15 | 防护罩 | 1套 | ||||
| 16 | 机架 | 可选（铸鉄加5000元） | 焊接 | 1套 | 可选（铸鉄加5000元） | |
| 17 | 大罩 | 1套 | ||||
| 电器部分 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 系统 | 新代21TB | 台 湾 | 1台 | 新代五轴系统 | |
| 2 | 驱动器 | 新代/迈信 | 台 湾 | 2台 | ||
| 3 | 伺服电机(X/Z轴 电机) | 新代/迈信 X/Z 电机1.5kw | 台 湾 | 2台 | ||
| ** | 伺服电机(Y轴电机) | 新代/迈信 电机1.0-1.5kw | 台 湾 | 2台 | ||
| ** | 伺服电机(Y轴电机) | 新代/迈信1.0KW | 台 湾 | 1台 | ||
| 4 | 伺服主轴电机 | 新代5.5KW | 台 湾 | 1台 | ||
| 5 | 液压泵电机 | 群力0.75KW | 台 资 | 1台 | ||
| 6 | 电动润滑泵 | HL2202-210X 、BBE2232 | 合资 | 1台 | (可选)二个选一个 | |
| 7 | 液压变量泵 | 弋力VP-20(花键)、益圣VP-20 | 中国台湾* | 1台 | (可选)二个选一个 | |
| 8 | 脚踏开关 | 1个 | ||||
| 附加配件 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 单刀架（长） | 1个 | ||||
| 2 | 单刀架（短） | 1个 | ||||
| 3 | 双刀架（短） | 1个 | ||||
| 4 | 双刀架（长） | 1个 | ||||
| 5 | 钻孔刀架（中心钻） | 2个 | ||||
| 6 | 钻夹头（延长杆） | 1套 | ||||
| 7 | 缩套(轴头） | 1个 | ||||
| 8 | 嗦咀 | 2个 | ||||
| 9 | 拉杆 | 1条 | ||||
| 10 | 系统说明书 | 1本 | ||||
| 11 | 工具箱 | 附带:六角匙9条.呆板：8-19：5把 | 1个 | |||
| CKX46C-Y 数控车床（标准46机型-排刀机+带Y轴+端铣2头+Y轴侧铣3头）—配置表(宝元568五轴系统、 X/Z 电机迈信 1.5kw） | ||||||
| 机械部分 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 床身 | HT250 | 铸件 | 1台 | ||
| 2 | 底座 | HT250 | 铸件 | 1套 | ||
| 3 | 大拖板 | HT250 | 铸件 | 1块 | ||
| 4 | 小拖板 | HT250 | 铸件 | 1块 | ||
| 5 | 主轴箱 | HT250 | 铸件 | 1只 | ||
| 6 | 主轴普森 | PC160套筒式（采用NSKP4轴承） | 中国台湾 | 1条 | 优先* | |
| ** | 主轴健椿 | PC150套筒式A2-5（NSKP4轴承） | 台 湾 | 1条 | 可选项 | |
| ** | 主轴品江 | A2-5(中国台湾TPIP4轴承) | 中国台湾 | 可选项 | ||
| 7 | 主轴转速 | 正常运行速度：3000转/分（加工速度可达4000-4500转/分，理论设计速度：6000转/分 | ||||
| 8 | 主轴通孔 | φ56-拉杆通孔φ46（可以过45的棒料） | ||||
| 9 | 丝杆 | R32-10K3-558-736 | 中国台湾上银 | 1条 | ||
| 丝杆 | R32-10K3-558-736 | 中国台湾上银 | 1条 | |||
| 10 | 丝杆轴承 | 25TAC62 | 德国FAG | 6只 | ||
| 11 | 线轨 | HGH30CA760（Z轴大行程：280mm) | 中国台湾上银 | 2条 | ||
| 线轨 | HGH25CA700(X轴大行程：850mm) | 中国台湾上银 | 2条 | |||
| 12 | Y轴动力头（机械部分） | 3侧2端 | 国产 | 1套 | ||
| 14 | 回转缸 | 众义 | 中国台湾 | 1台 | 优先* | |
| *** | 回转缸 | 辁鑫、佳贺 | 中国台湾 | 可选项 | ||
| 15 | 防护罩 | 1套 | ||||
| 16 | 机架 | 焊接 | 1套 | 可选（铸鉄加5000元） | ||
| 17 | 大罩 | 1套 | ||||
| 电器部分 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 系统 | 宝元568（五轴系统） | 台 湾 | 1台 | ||
| 2 | 驱动器 | 迈信 | 台 资 | 2台 | ||
| 3 | 伺服电机(X/Z轴 电机) | 迈信 X/Z 电机1.5kw | 台 资 | 2台 | ||
| 4 | 伺服电机(Y轴电机) | 迈信 电机1.0kw | 台 资 | 1台 | ||
| 4 | 伺服主轴电机 | 超同步电机5.5kw | 北京 | 1台 | ||
| 5 | 液压泵电机 | 群力0.75KW | 台 资 | 1台 | ||
| 6 | 电动润滑泵 | HL2202-210X 、BBE2232 | 合资 | 1台 | (可选)二个选一个 | |
| 7 | 液压变量泵 | 弋力VP-20(花键)、益圣VP-20 | 中国台湾* | 1台 | (可选)二个选一个 | |
| 8 | 脚踏开关 | 1个 | ||||
| 附加配件 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 单刀架（长） | 1个 | ||||
| 2 | 单刀架（短） | 1个 | ||||
| 3 | 双刀架（短） | 1个 | ||||
| 4 | 双刀架（长） | 1个 | ||||
| 5 | 钻孔刀架（中心钻） | 2个 | ||||
| 6 | 钻夹头（延长杆） | 1套 | ||||
| 7 | 缩套(轴头） | 1个 | ||||
| 8 | 嗦咀 | 2个 | ||||
| 9 | 拉杆 | 1条 | ||||
| 10 | 系统说明书 | 1本 | ||||
| 11 | 工具箱 | 附带:六角匙9条.呆板：8-19：5把 | 1个 | |||
三、CKX6146C—Y∠45斜床身 (排刀型带2个端铣3个铡铣动力头）车铣复合数控车床—高配置 机床结构特点
| 机床结构特点 Construction and feature of machine tool | |||
| ■ 适用于重负荷和连续切削，可保持*的高精度和优质的表面精糙度。 | |||

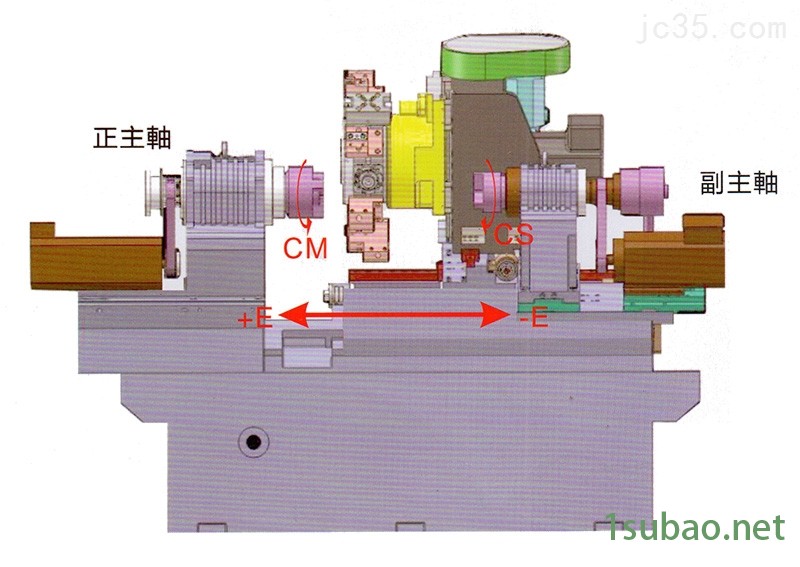

■ 高精度、高刚性、重负荷主轴。
| |||
主轴采用*日本NSK或德国FAG P4级精密级主轴轴承，经工程计算分析取得较佳化的跨距配置，配合独特的迷宫式防水设计和散热片式主轴箱设计，可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性，能确保更大轴向刚性，径向刚性及加工精度。采用主轴电机及进口变频器，实现大范围自动无级调速，整支主轴由中国台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。 | |||
| ■ 刚性好，操作、排屑方便。 | |||

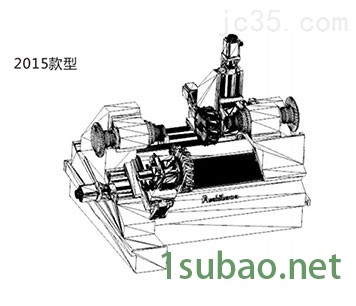

高强度，床身倾斜45°，采用优质铸铁树脂砂造型，并经二次退火处理，保证铸件稳定性，紧密型筋骨板结构，刚性好、抗震性强。大拖板和刀架斜置，使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。
| |||

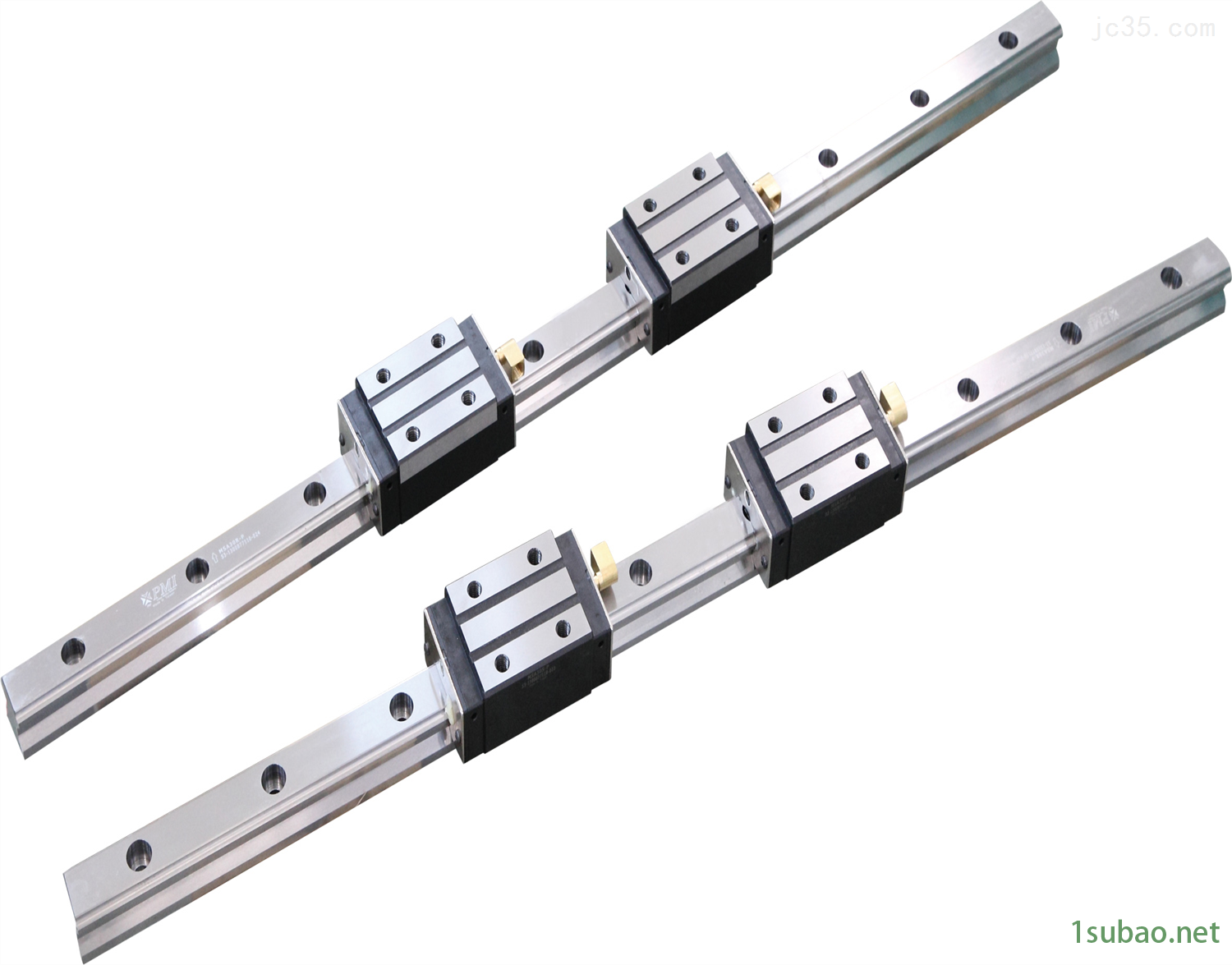

■ 高刚性、高精度、高速度的进口中国台湾上银或银泰P级线性滑轨，C3精密滚珠丝杆，日本NSK/德国FAG丝杆轴承。丝杆两端按加工中心两头预拉，刚性更高。
| |||
两轴传动由伺服电机与精密滚珠丝杆通过弹性联轴器直联，受力情况好、定位精度高。配备电脑自动润滑系统对直线导轨及滚珠丝杆强制润滑。X轴及Z轴采用高刚性线性滑轨，轨道与轨道之间经计算取化的跨距，低阻力、高刚性、高精度，位移速度可达18-30m/min，提高工作效率，缩短加工时间。 | |||

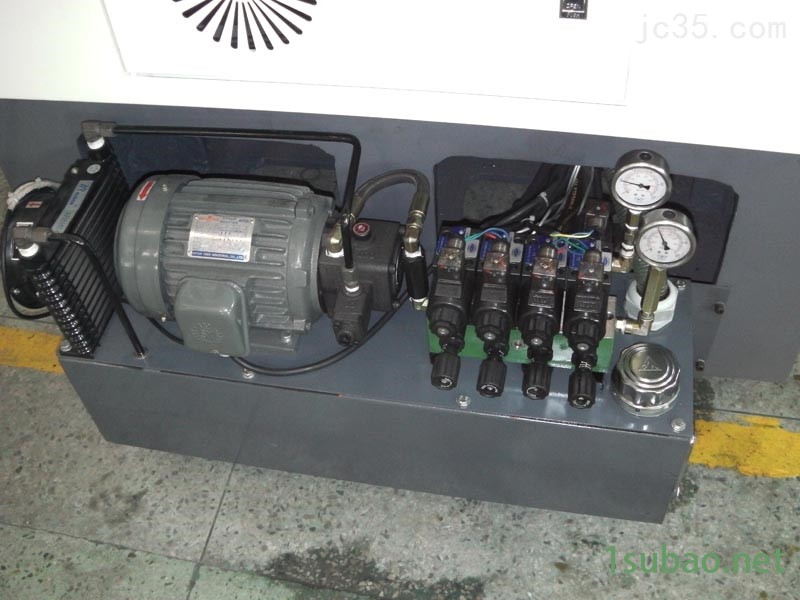

■ 液压站采用中国台湾定量泵、液压电机、电磁阀并加装风冷装置，噪间小、油温低。
| |||
■ 采用中国台湾六鑫八工位液压旋转刀塔，定位精度高、故障率低、换刀快，就近换刀。
| |||

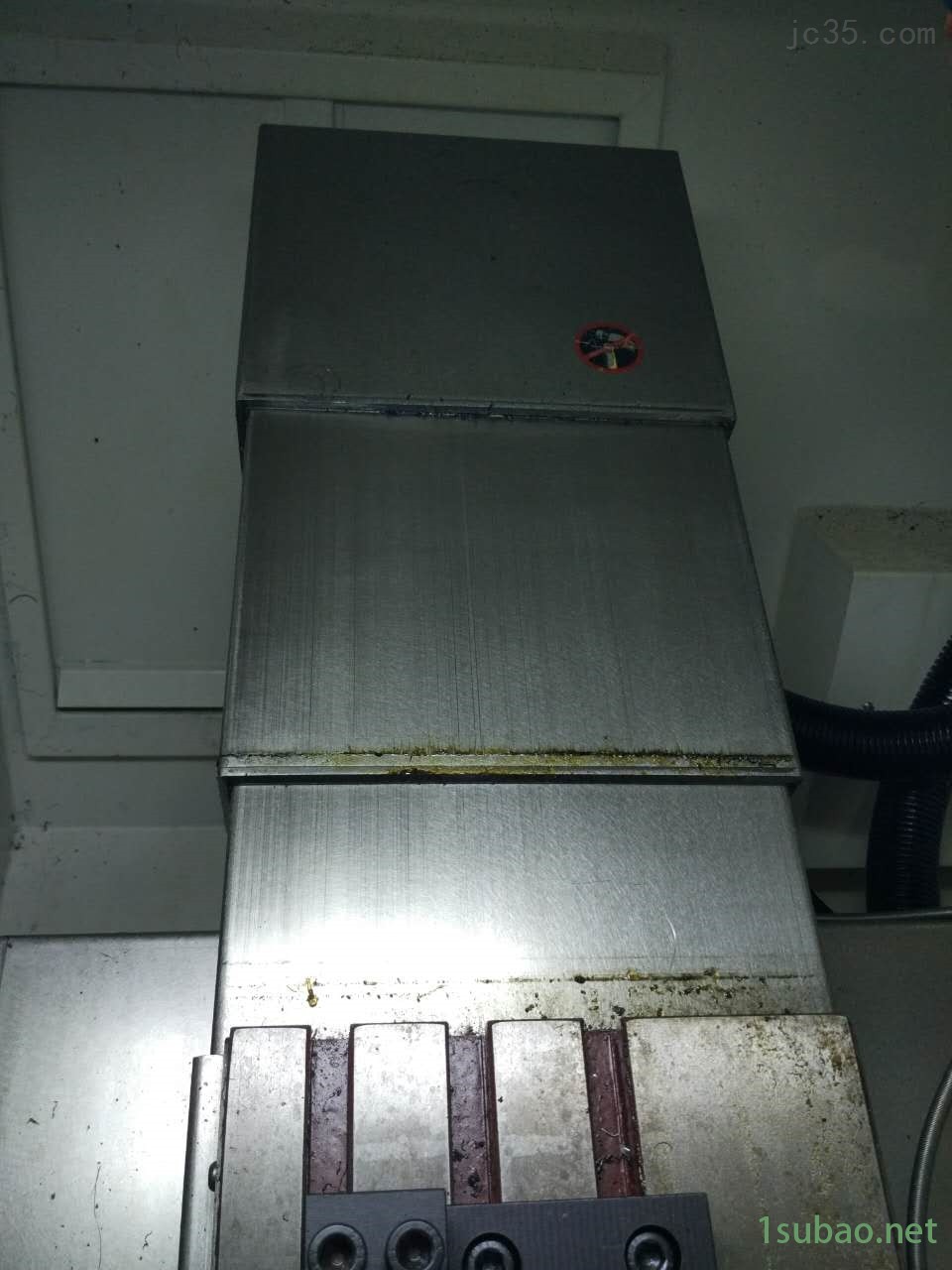

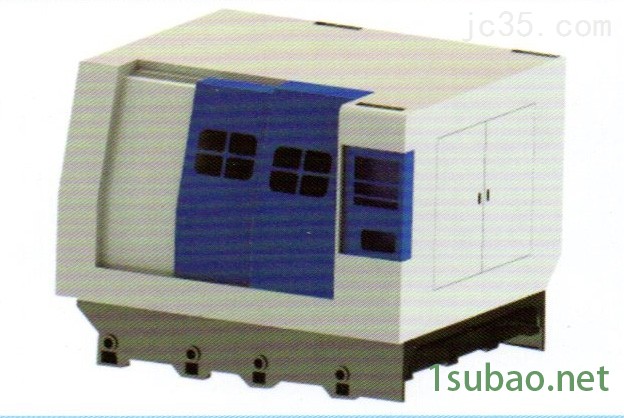

■ 采用优美的全封闭防护罩，防水性能好。活动门开启轻松自如。
| |||

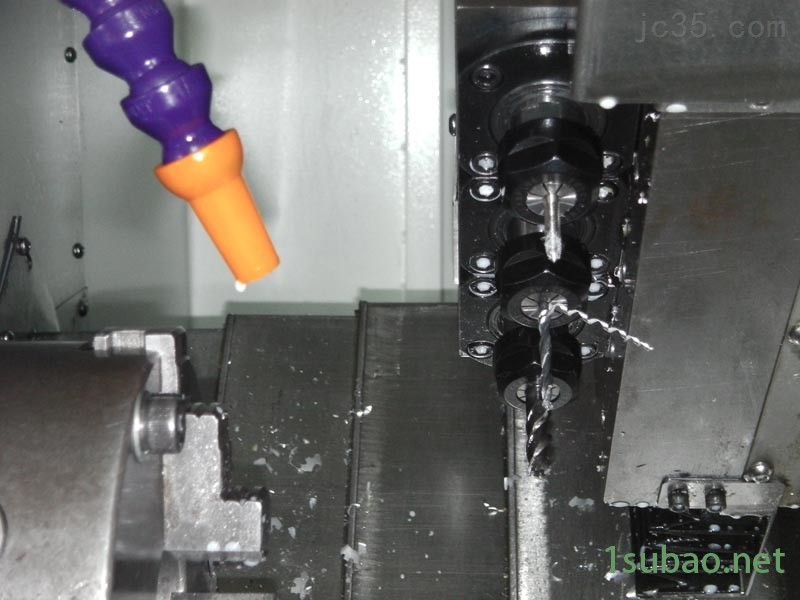

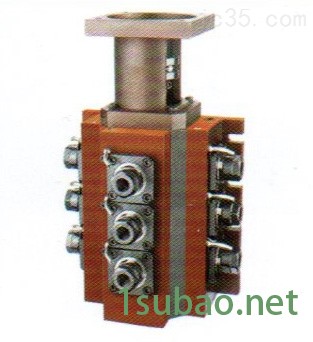

■ 控制系统及主轴电机采用伺服主轴，加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位，钻、攻、铣功能。 （注意： 机种不同要求不同，可选不同的动力头）
| |||
■ 机床照明灯采用防爆型，长寿命，高亮度的LED节能灯。冷却泵采用中国台湾进口的大排量冷却泵。
| |||
■ 底座可选用整体铸件底座，强度高，抗震性好，更适合北方温差大的环境(机种不同铸件可选）。
|
■ 底座可选用整体铸件底座，强度高，抗震性好，更适合北方温差大的环境
（注意：机种不同铸件可选）。
■ 底座可选用整体铸件底座，强度高，抗震性好，更适合北方温差大的环境

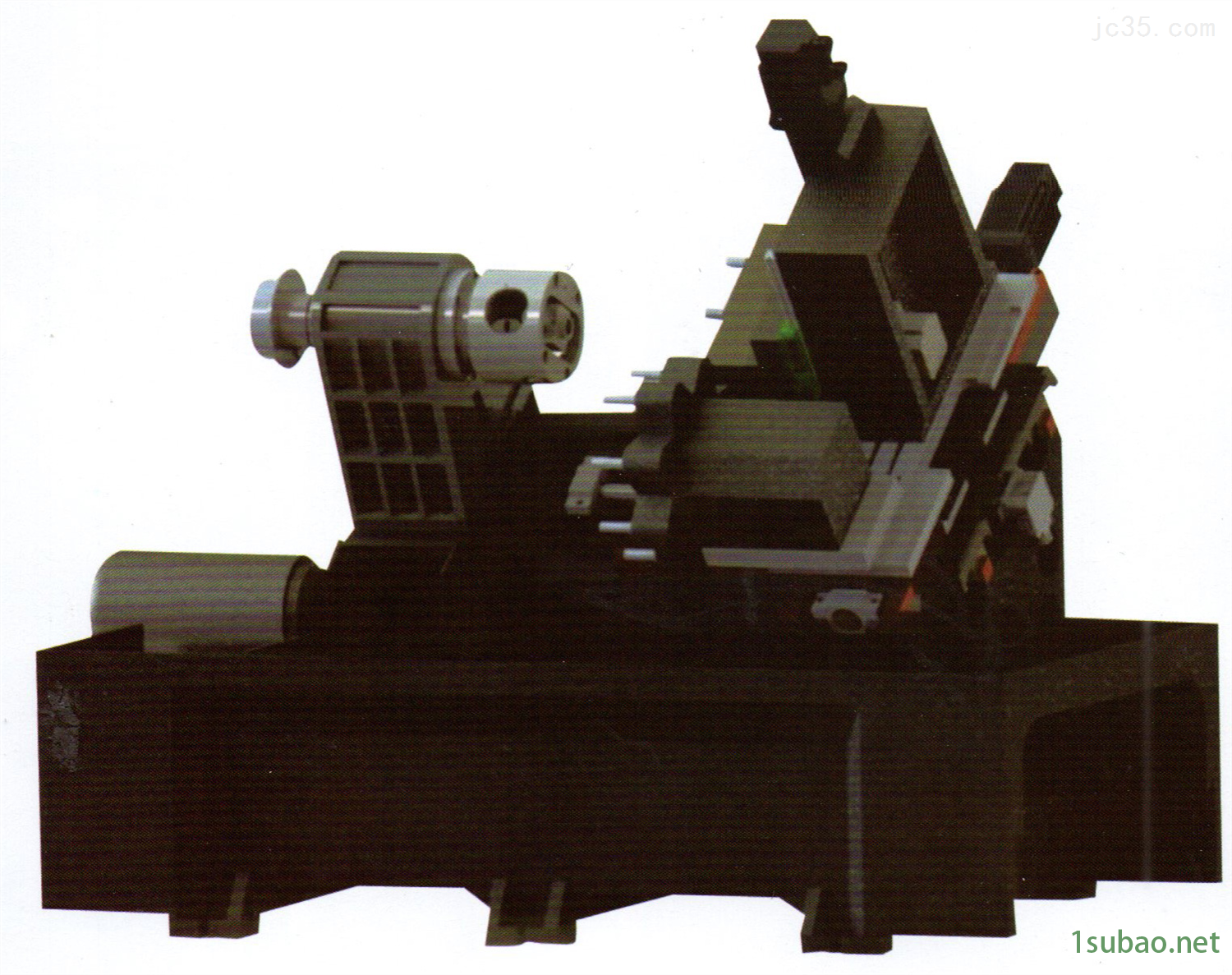

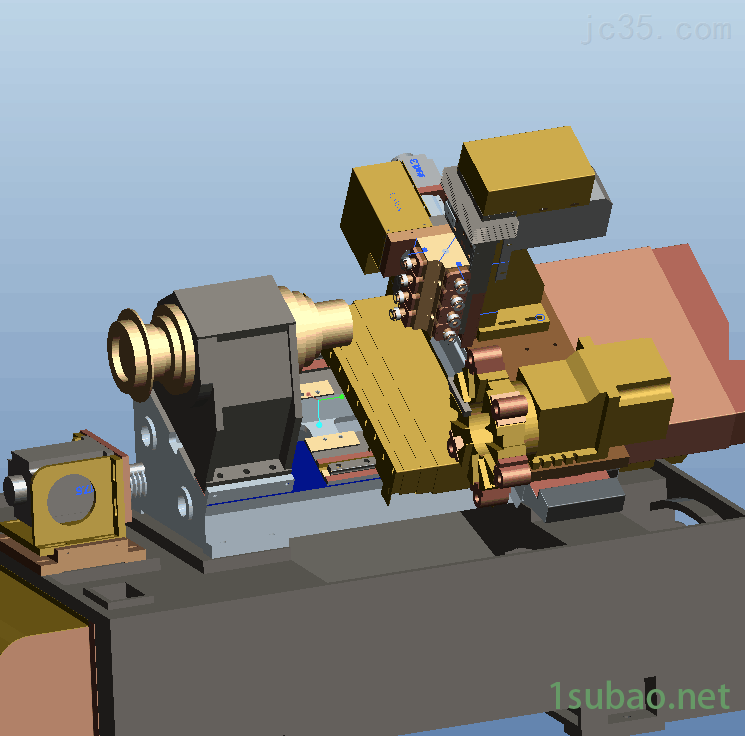

（下图为铸件部分
分解图）—仅供参考，装配整机以实际工程图纸为主
