管板数控钻床高速钻铣床
管板数控钻床高速钻铣床

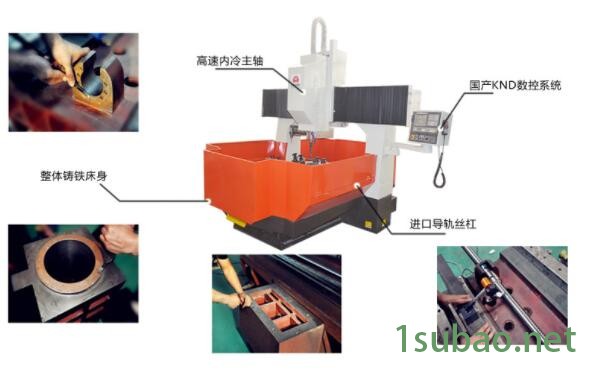

机床龙门、床身均采用高强度铸造件
Gantry and machine body takes high strength casting parts
伺服主轴电机配内冷机械主轴、高速钻铣
Used inner cooling axis and high speed drilling for servo spindle motor
品牌直线导轨
Famous brand direct line guide
中国台湾TBI滚珠丝杠
Taiwan HINWIN roll ball screw rod
自动间歇润滑系统
Automatic intermittent lubrication system
数控系统选配进口、国产
CNC system option for national or import ones
选配平衡杠及高压水泵
Adopt blance rod and high pressure water pump
具有自动排削功能、冷却液可循环使用
Automatic line cutting，cloolant recycling
钣金半防护（可选配全防护）
高速钻铣床定位精度，是指高速钻铣床各坐标轴在数控装置控制下运动所能达到的位置精度。数控高速钻铣床的定位精度又可以理解为高速钻铣床的运动精度。普通高速钻铣床由手动进给，定位精度主要决定于读数误差，而数控高速钻铣床的移动是靠数字程序指令实现的，故定位精度决定于数控系统和机械传动误差。高速钻铣床各运动部件的运动是在数控装置的控制下完成的，各运动部件在程序指令控制下所能达到的精度直接反映加工零件所能达到的精度，所以，定位精度是一项很重要的检测内容。
高速钻铣床安全技术操作规程
1 必须遵守《数控钻铣床安全技术操作规程》。
2 工作前检查机床传动部位是否可靠，机床行程挡板是否装好，符合工作要求，然后再开车。
3 工件、刀具要装卡牢固，装卡工件所用工具要安全可靠，不准用一般扳手加套管装卸工件。
4 数控龙门钻铣床工作时，不准将脚蹬在床面上，更不准在工作台上站立或就坐。
5 使用起重设备或挂绳装卸工件时，必须遵守《起重设备安全技术操作规程》和《挂绳工安全技术操作规程》。
6 工作区内必须有防护挡板，防止飞屑伤人。场地要有适当的安全空间，工件码放要遵守定置管理规定。
7 铣切各种工件，特别是在粗铣时，开始应进行缓慢切削。
8 在切削中，不准变速和调整刀具，禁止用手摸或测量工件，人体、头和手不准接近刀具。
技术参数
| 型号 | QDLP2040 | |
| zui大加工工件尺寸 | zui大钻孔及铣削中心距（长×宽）（mm） | 2000*4000 |
| zui大加工高度（mm） | 500 | |
| T型槽尺寸 | 22mm | |
| 钻铣削动力箱 | 数量 | 1 |
| 主轴锥孔 | BT50 加工中心主轴 | |
| zui大钻孔直径（mm） | Φ50 | |
| 主轴转速（r/min） | 50-3000 | |
| 伺服主轴电机功率（kW） | 11kW | |
| 主轴下端面到工作台面距离（mm） | 500 | |
| 动力头纵向移动 | zui大行程（mm） | 2000 |
| （X轴双驱） | X轴移动速度（m/min） | 0-9 |
| X轴伺服电机功率（kW） | 2.4KW | |
| X轴线轨 | 型号：45（2条） | |
| X轴丝杠 | 型号：4010 | |
| 动力头横向移动 | zui大行程（mm） | 2000 |
| （Y轴） | Y轴移动速度（m/min） | 0-9 |
| Y轴伺服电机功率（kW） | 2.4KW | |
| Y轴线轨 | 型号：45（2条） | |
| Y轴丝杠 | 型号：4010 | |
| 动力头滑台垂直行程（Z轴） | Z轴行程（mm） | 500 |
| Z轴进给速度（m/min） | 0-5 | |
| Z轴伺服电机功率（kW） | 2.4KW（带抱闸） | |
| Z轴线轨 | 型号：45（2条） | |
| Z轴丝杠 | 型号：5010 | |
| 定位精度 | X、Y、Z轴（mm） | ≤0.05/300 |
| 重复定位精度 | X、Y、Z轴（mm） | ≤0.03/300 |
| 排屑和冷却 | 排屑器型式 | 平板链式 |
| 排屑速度（m/min） | 1m/min | |
| 排屑器电机功率（kW） | 400W | |
| 冷却 | 冷却泵电机功率（kW） | 400W |
| 机床外形尺寸 | 长×宽×高（mｍ） | 约 3000*4500*3000 |
| 机床形式 | 铸铁整体铸造加工 | 铸铁整体铸造加工 |
| 机床总重 | QDLPD2040 | 净重约：18T |
