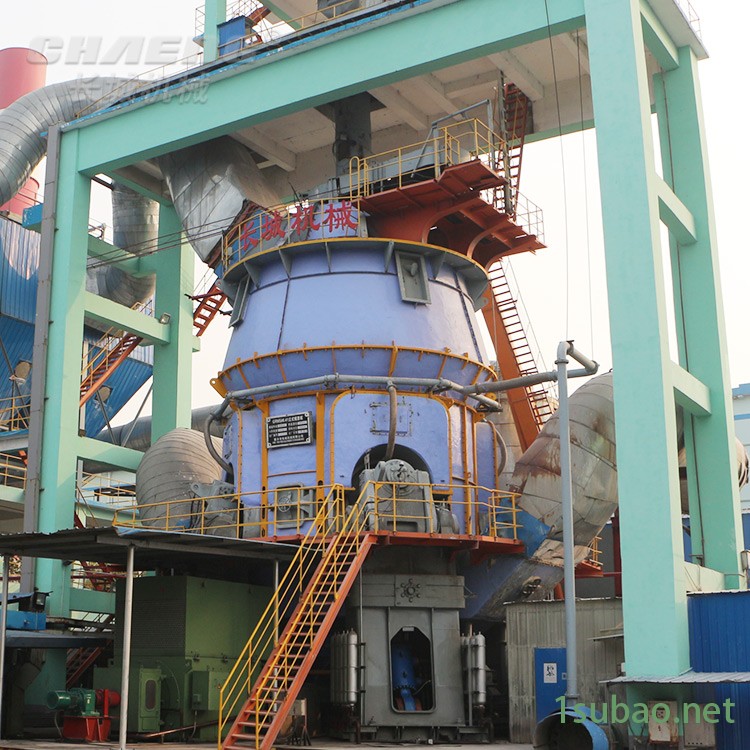

长城机械GRMS矿渣立磨可集细碎、粉磨、烘干、选粉、输送为一体，具有多项显著优点，可满足年产20~150万吨矿渣微粉生产线项目。矿渣立磨的主要结构由选粉机、磨辊装置、磨盘装置、加压装置、减速机、电动机、壳体等部分组成。

工作原理

矿渣通过螺旋送料器进入到磨机内部，物料在重力作用下落到磨盘中央，磨盘与减速机相连，以恒速旋转，通过磨盘的旋转将物料均匀的分布在磨盘的衬板上，在液压系统的压力作用下，磨辊咬住矿渣物料并将其碾碎。

在离心力作用下，粉碎后的矿渣被甩至磨盘的边缘，在风环高速气体的作用下大部被吹回磨盘继续粉磨，部分粉状物料随高速气体经磨机中部壳体上升到分离器中。在此过程中物料与热气体进行了充分的热交换，水分迅速被蒸发，使剩余的水分不到1%。尚未被粉磨到规定要求的物料由选粉机选出，并被送回至磨盘，进行再粉磨，通过了选粉机的物料随气流进入收尘器。

矿渣立磨机结构特点

长城机械所研发的矿渣立磨机集破碎、烘干、粉磨、选粉、输送于一体，布局紧凑，占地面积约为球磨系统的50%，且可露天布置，投资费用大大降低;装备有PLC/DCS自动控制系统，可远程控制，操作简便。

矿渣立磨技术参数

产品优势

1、根据需求自由调节细度

新型高效笼形转子选粉机，保证成品比表面积可以在400~550㎡/kg范围内灵活调节，满足客户的各种细度要求;

2、单机电耗不超过30Kwh

采用水平磨盘和锥形磨辊来保证物料能够形成稳定的料床，能耗低，与球磨系统相比节约30%～40%;

3、节能环保显著，维修方便

系统处于负压状态，无粉尘外溢，环境清洁，满足环保要求;通过检修油缸，翻转摇臂，更换辊套、衬板方便快捷，减少停机损失。

4、原装配件，减少维修后顾之忧

整个系统中的磨辊、摇臂等备品备件均为长城机械自制，原装生产，保证品质，大大减少了客户后期无处寻找备件的难题。

5、吨矿粉金属回收收入360元

特殊设计的除铁装置使生铁回收率达到0.2-0.3%，生产每吨矿渣可以获得约360元的金属收入;且避免了金属“富集”现象，减少易损件的消耗，降低维修成本。
